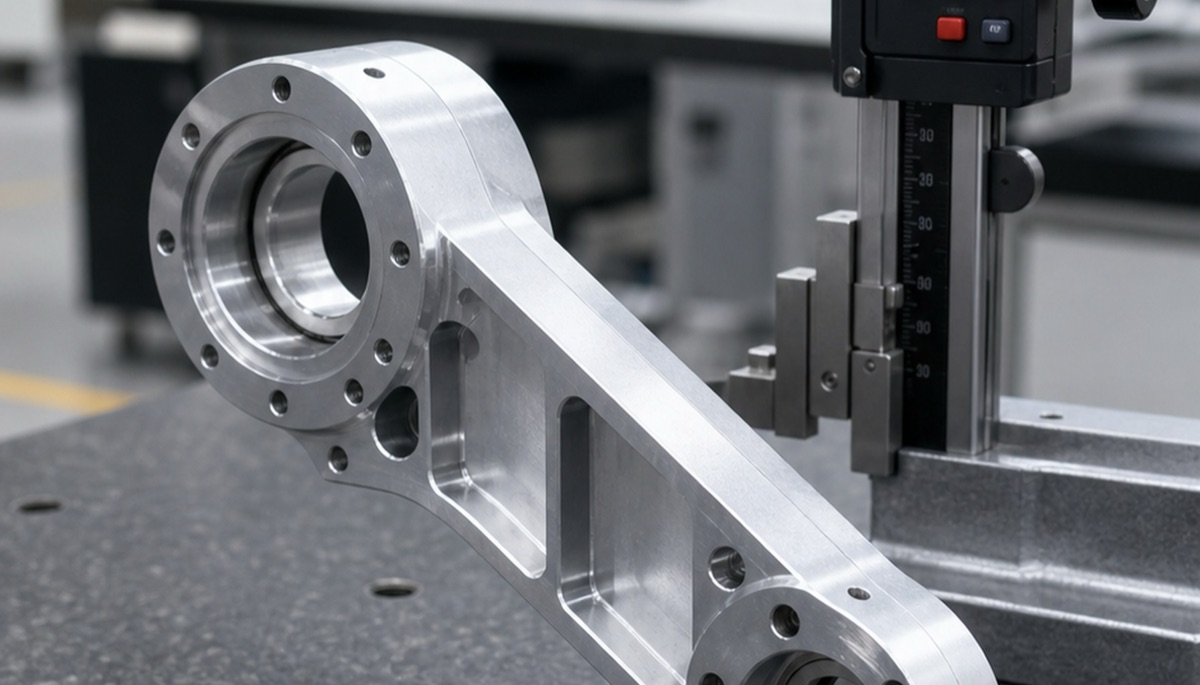

Wenn ein Prototyp eines Roboterteils scheitert, ist die erste Frage nach Fabrikschuld oder Designschuld selten hilfreich. Sinnvoller ist eine Analyse der gesamten Kette: Zeichnungsdefinition, Materialwahl, Bearbeitungsprozess, Prüfgrundlage und Montagevalidierung.
Ein Teil kann maßlich bestehen und trotzdem in der Montage scheitern. Eine Zeichnung kann GD&T auslassen, obwohl die Montage Bohrung-zu-Fläche-Ausrichtung verlangt. Eine Materialnotiz kann Aluminium nennen, ohne den Zustand zu definieren. Ein Lieferant kann nach Maß fertigen, ohne auf Dünnwandrisiken hinzuweisen.
OEMach nutzt Zeichnungsprüfnotizen, Prozessvorschläge, Materialdaten, Erstmusterprüfung und Montagefeedback als Grundlage für die Analyse von Prototypenfehlern.
Verantwortung nach Prototypenfehlern bei Roboterteilen trennen
| Ursache | Typisches Symptom | Wichtiger Nachweis | Review-Aktion |
|---|---|---|---|
| Unvollständige Zeichnung | Maße bestehen, aber Montage scheitert oder Bezug ist unklar | Fehlende GD&T, Montagebezüge oder Funktionsflächenhinweise | 2D-Zeichnung, Toleranzsystem und Montagebeziehung ergänzen |
| Material passt nicht | Zu geringe Festigkeit, Verzug oder instabile Oberfläche | Werkstoffsorte, Zustand oder Wärmebehandlung unklar | Materialzustand, Last und Nachbehandlung klären |
| Instabiler Bearbeitungsprozess | Dünnwandverzug, Lochdrift oder Rauheitsfehler | Keine DFM-Prüfung, unklare Spannung oder fehlende Prozessroute | Prozessroute und Erstmusterberichte anfordern |
| Unterschiedliche Prüfgrundlage | Lieferant meldet i.O., Kunde meldet Montagefehler | Andere Bezüge, Messmittel, Umgebung oder Methode | Prüfbezug und Abnahmemethode vereinheitlichen |
| Geänderte Montagevalidierung | Einzelteil besteht, Gesamtgerät kollidiert oder macht Geräusche | Designiteration oder Nachbarteiländerung nicht synchronisiert | Versionsnummer und Montagefeedback schließen |
Wann trägt der Bearbeitungslieferant Verantwortung?
Wenn Zeichnung, Material, Menge und Abnahmestandard klar waren, der Lieferant aber Maße, GD&T, Oberfläche oder dokumentierte Qualitätsanforderungen nicht erfüllt, liegt die Verantwortung meist bei der Bearbeitungsausführung.
Nachweise sollten Erstmusterberichte, KMG-Daten, Materialzeugnisse, Bearbeitungsversionen, Oberflächenprotokolle und Abweichungskommunikation umfassen. Ohne Aufzeichnungen streiten beide Seiten aus Erinnerung.
Wann fehlt Konstruktionseingabe?
Manche Fehler wirken wie Bearbeitungsfehler, beginnen aber mit fehlender Konstruktionseingabe. Häufige Beispiele sind nur ein 3D-Modell, fehlende kritische 2D-Toleranzen, nicht definierte Koaxialität, Rechtwinkligkeit oder Ebenheit sowie fehlende Angaben zu Last, Montagerichtung und Positionierung.
Auch Oberflächenbehandlung kann Konflikte auslösen. Wenn Schichtdicke, Farbe, Maskierung und finaler Abnahmezustand unklar sind, kann ein technisch sauber gefertigtes Teil trotzdem Erwartungen verfehlen.
Ein Review-Blatt für Prototypen aufbauen
Ein Review-Blatt sollte Zeichnungsversion, Materialcharge, Prozessroute, Vorrichtungsnotizen, Prüfbericht, Oberflächenprotokoll und Montagefeedback enthalten. Ziel ist nicht nur Schuldzuweisung, sondern das Verhindern desselben Fehlers im nächsten Muster.

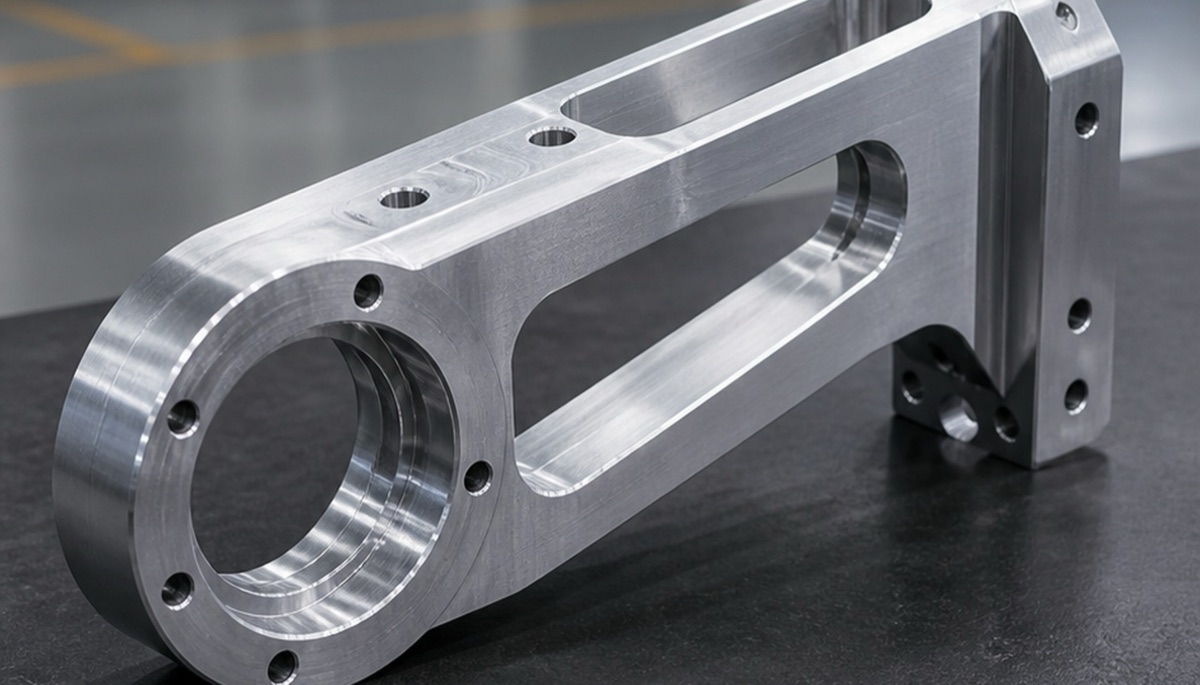

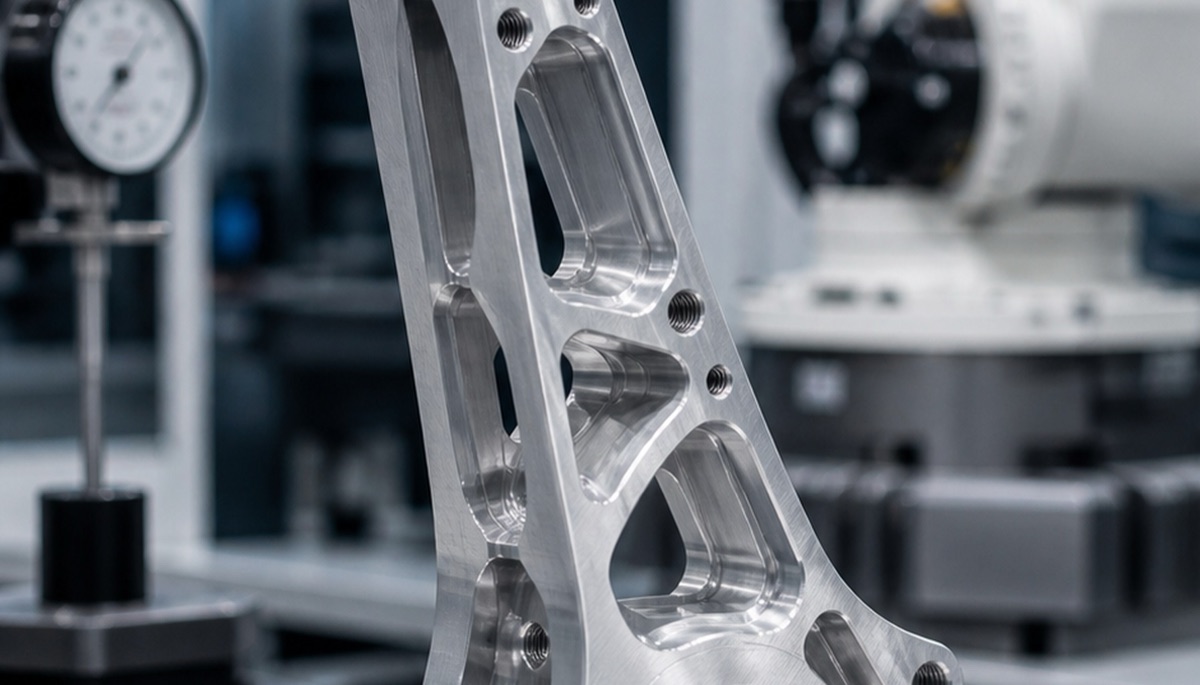

Bei der Analyse eines Roboterhalters stellte OEMach fest, dass der Fehler aus uneinheitlicher Bezugsausdrückung kam, nicht aus einem einzelnen schlechten Maß. Nach Klärung von Zeichnung und Prozessroute wurde die nächste Kleinserie stabiler.
Verantwortung vor dem Muster definieren
Vor der Bearbeitung sollte der Kunde Funktion, Zeichnungsversion und Abnahmekriterien liefern. Der Lieferant sollte DFM-Prüfung, Prozessplanung, Risikofeedback, Ausführungsdaten und Prüfdaten liefern.
Für Entwicklungsteams ist oft der bessere Partner die Fabrik, die Risiken früh erkennt und Aufzeichnungen führt, nicht die mit dem niedrigsten Preis.
Checkliste für RFQ und Review
- Aktuelle STEP-Datei und kontrollierte 2D-Zeichnung gemeinsam senden.
- Funktionsflächen, Montagebezüge, GD&T und Prüfmethode markieren.
- Werkstoffsorte, Zustand, Wärmebehandlung und Oberflächenzustand bestätigen.
- Bei Dünnwänden, engen Bohrungen oder Maßen nach Oberfläche Prozessnotizen anfordern.
- Erstmusterwerte und Montagefeedback in einem Review-Datensatz sammeln.
Häufige Fehler
Der erste Fehler ist, jeden Prototypenfehler als Lieferantenunfähigkeit zu sehen. Viele Fehler entstehen aus fehlender Zeichnungs-, Montage- oder Validierungsinformation.
Der zweite Fehler ist, nur Endmaße zu prüfen, ohne den Messbezug zu bestätigen. Unterschiedliche Bezüge können gegensätzliche i.O./n.i.O.-Ergebnisse erzeugen.
Der dritte Fehler ist schwaches Versionsmanagement. Roboterteile ändern sich schnell, deshalb müssen Zeichnungs- und Bearbeitungsversionen eindeutig zusammenpassen.
Zusammenfassung
Verantwortung für Prototypenfehler bei Roboterteilen sollte mit Nachweisen geprüft werden, nicht mit Vermutungen. Trennen Sie Zeichnungsdefinition, Materialwahl, Prozess, Prüfgrundlage und Montagevalidierung, und aktualisieren Sie den nächsten Musterplan aus dieser Analyse.
FAQ
Ist ein Prototypenfehler immer Schuld des Lieferanten?
Nein. Bewertet werden sollten Zeichnungsvollständigkeit, Materialanforderungen, Prozessdaten, Prüfgrundlage und Montagefeedback.
Kann ein Roboterteil nur mit 3D-Modell prototypisiert werden?
Eine Vorabkalkulation ist möglich, aber präzise Roboterteile sollten 2D-Zeichnung und kritische Toleranzen enthalten, um Abnahmekonflikte zu vermeiden.
Sollte ein Lieferant Risiken aktiv melden?
Ein professioneller Lieferant sollte Risiken bei Dünnwänden, Material, Oberfläche und kritischen Toleranzen melden und Kommunikationsdaten sichern.
Welche Unterlagen helfen bei der Fehleranalyse?
Zeichnungsversion, Materialzeugnis, Prozessroute, Erstmusterbericht, Oberflächenprotokoll und Montagefeedback sind hilfreich.
Kann OEMach bei der Fehleranalyse helfen?
Ja. OEMach kann Zeichnungen, Muster und Prüfdaten prüfen, wahrscheinliche Ursachen eingrenzen und Prozessänderungen für die nächste Runde vorschlagen.
