CNC-Bearbeitung von Teilen für medizinische Bildgebung

Medizinische Bildgebungssysteme benötigen steife und wiederholgenaue mechanische Plattformen. CT-Detektorrahmen, Röntgen-Kollimatorhalter, Sensorträger, optische Modulplatten und Abschirmadapter müssen Position unter Wärme, Vibration und Servicezugang halten. Sie sind keine Einwegteile, doch ihre Bearbeitungsqualität beeinflusst Detektorausrichtung, Kalibrierstabilität und Montageeffizienz. CNC-Bearbeitung erzeugt große Fenster, dünne Rippen, Senkungen, Passstiftbohrungen, Ausrichtschlitze und flache Bezugsflächen in Aluminium oder Edelstahl.

Kritische Anforderungen

Stabile Geometrie ist entscheidend. Ein Detektorrahmen benötigt parallele Schienen, genaue Passstiftpositionen, ebene Auflageflächen und kontrollierte Fenstermaße. Ein Kollimatorhalter braucht Taschentiefe, Schlitzbreite und Rechtwinkligkeit. Kleine Grate an Senkungen verhindern flache Modulauflage. Verzug nach dem Eloxieren kann ebenfalls die Montage beeinflussen. Zeichnungen sollten Datums, Bohrungsbeziehungen, Schichtdicke und geschützte Sichtflächen definieren.

Werkstoffe und Oberfläche

6061-T6 Aluminium wird häufig wegen guter Bearbeitbarkeit, geringem Gewicht und Eloxierbarkeit genutzt. 7075 kann bei höherer Steifigkeit sinnvoll sein, verlangt aber Prüfung von Spannung und Beschichtung. Edelstahl eignet sich für Stifte, Einsätze und Verschleißstellen. Schwarzes Eloxal ist in detektor- oder optiknahen Bereichen üblich, weil es Reflexionen reduziert. Der Bearbeitungsplan muss Schichtdicke an Bohrungen, Schlitzen und Gleitflächen berücksichtigen.

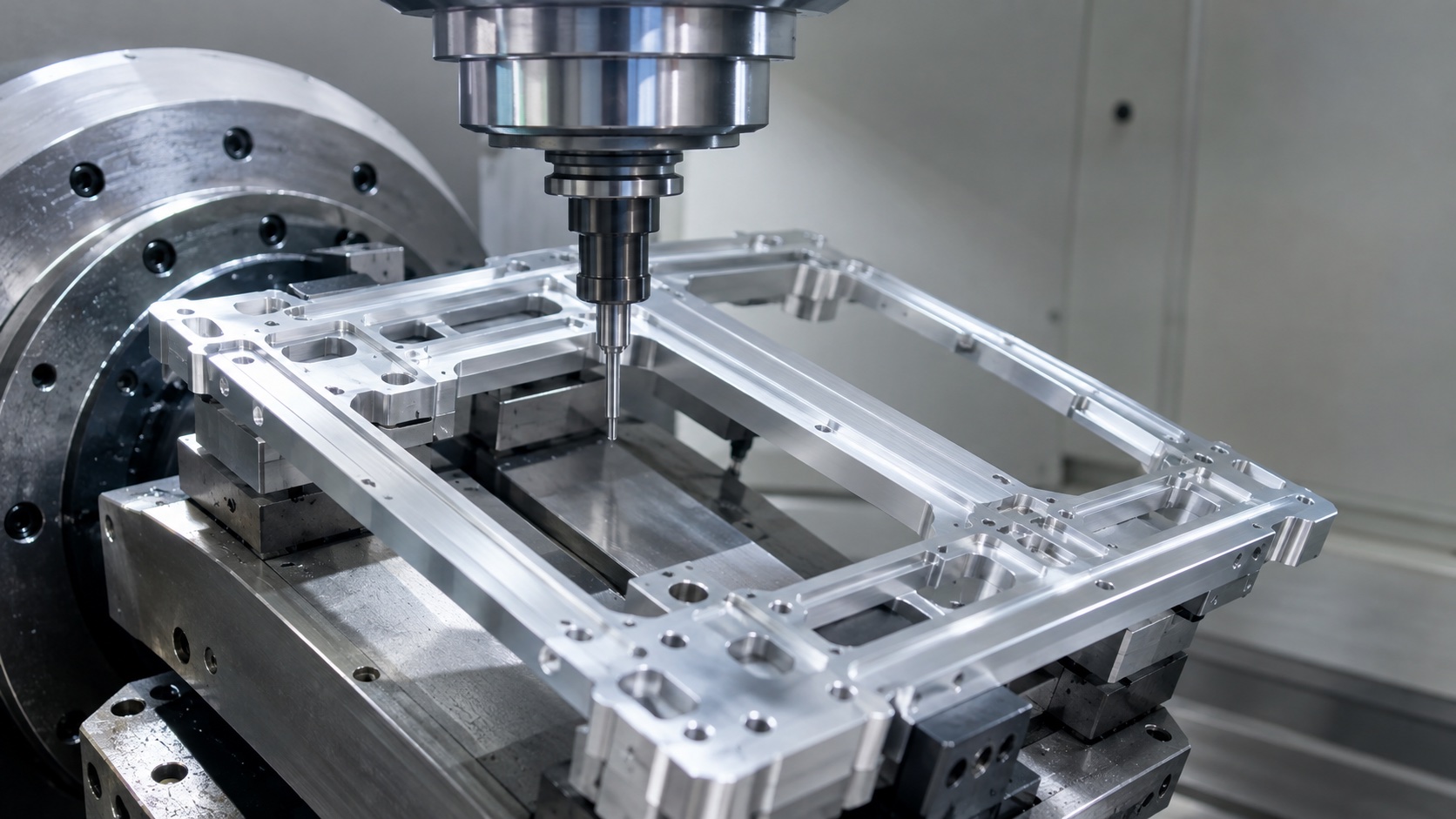

Prozess und Spannung

Große Rahmen kombinieren dünne Wände mit vielen kleinen Merkmalen. Darum ist Vorrichtungsplanung wichtig. Schruppen sollte innere Spannung vor dem Schlichten kritischer Datums lösen. Vakuumauflage, modulare Klemmen oder weiche Spannbacken reduzieren Schwingungen an großen Öffnungen. Schlichtgänge kontrollieren Ebenheit, Parallelität, Passstiftposition und Kantenqualität. Fünfachsbearbeitung kann Umspannungen bei Fasen und schrägen Taschen reduzieren.

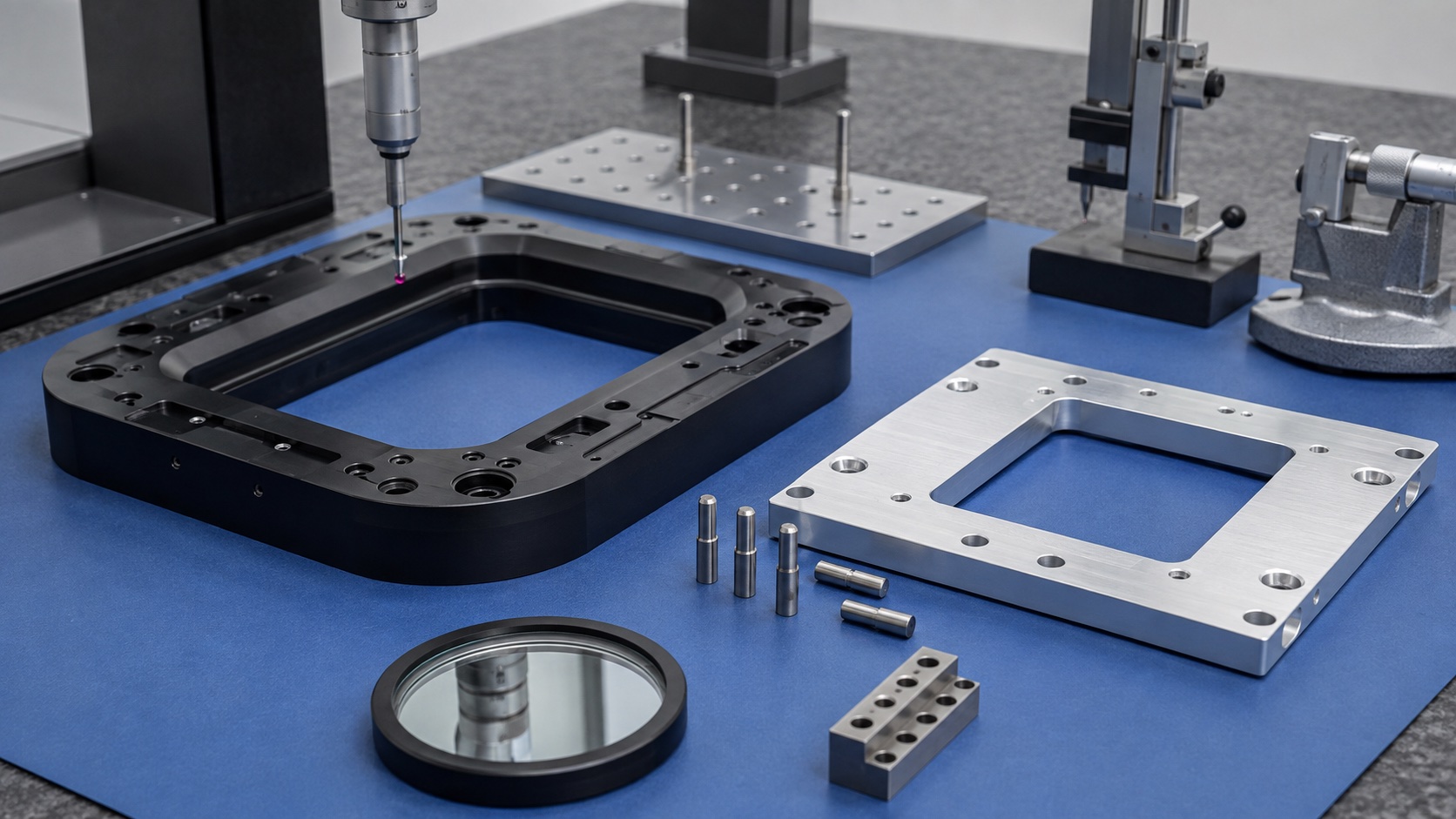

Prüfung und Handhabung

Geprüft werden Ebenheit, Lochbeziehungen, Senkungstiefe, Schlitzbreite, beschichtungssensible Maße und Oberfläche. KMG, Höhenmessgerät, Prüfstifte und optische Prüfung werden oft kombiniert. Gratkontrolle ist an kleinen Bohrungen und Modulauflagen besonders wichtig. Fertigteile werden mit Handschuhen oder weichen Schalen vor und nach dem Eloxieren gehandhabt.

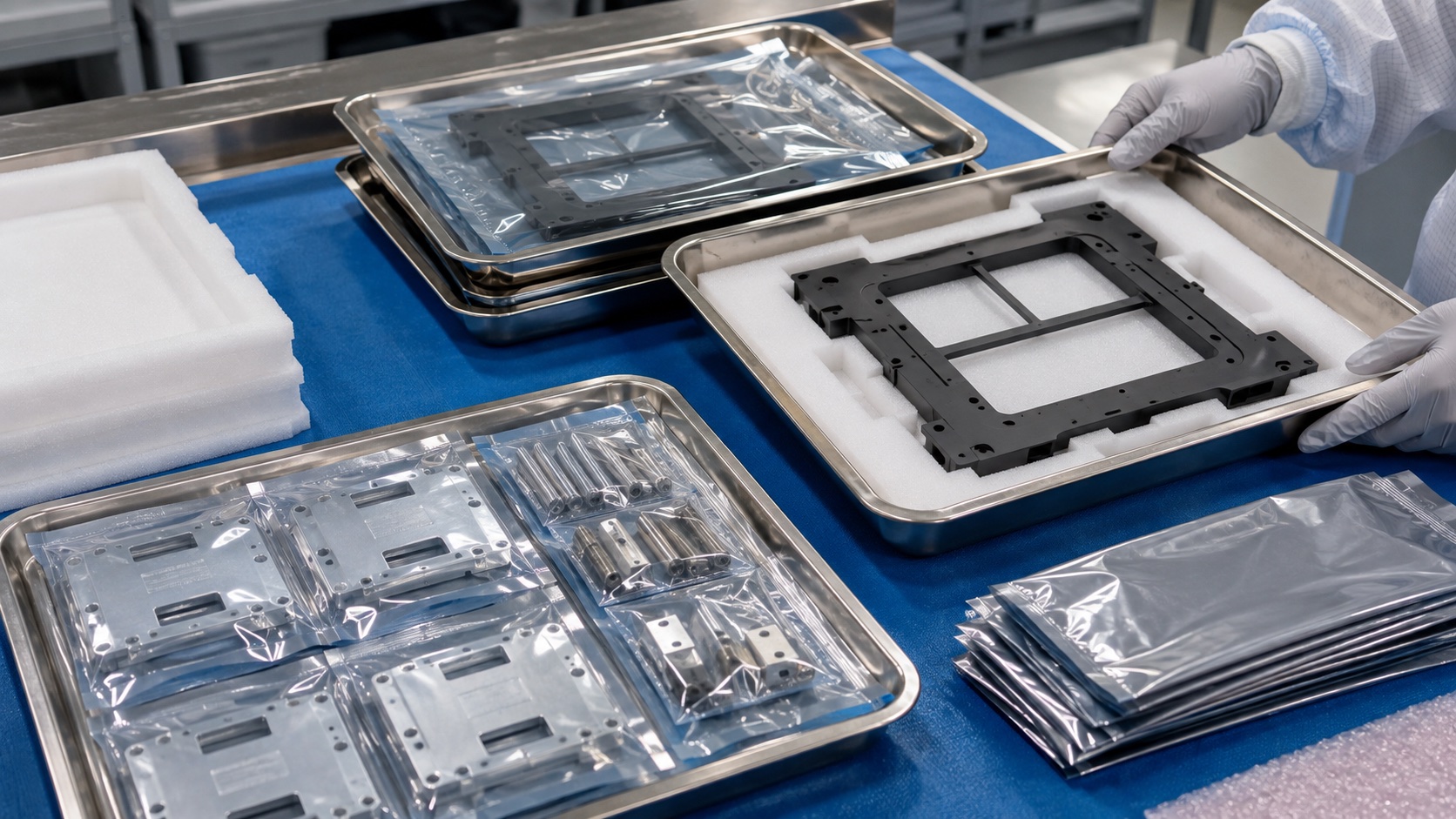

Saubere Verpackung

Saubere Verpackung schützt Maß- und Sichtqualität. Rahmen können mit Schaum, antistatischen Beuteln und Edelstahlschalen getrennt werden; Stifte und kleine Halter kommen in separate Beutel. Bei Prototypen und Kleinserien helfen klare Kennzeichnung, Prüfunterlagen und geschützte Lieferung bei Wareneingang, Kalibriermontage und Systemvalidierung.

FAQ

Welche Informationen werden für ein Angebot benötigt?

3D-Modell, 2D-Zeichnung, Material, Beschichtung, kritische Datums, Toleranzen, Stückzahl und Prüfvorgaben.

Warum ist Ebenheit wichtig?

Ebenheit unterstützt konstante Auflage der Detektormodule und wiederholbare Kalibrierung.

Kann schwarzes Eloxal verwendet werden?

Ja. Es ist üblich, aber Schichtdicke und maskierte Maße sollten vor der Bearbeitung geprüft werden.

Wie werden Grate kontrolliert?

Durch Werkzeugbahnplanung, Fasen, scharfe Werkzeuge, Handentgratung und optische Prüfung.

Ist Fünfachsbearbeitung notwendig?

Nicht immer. Sie hilft bei schrägen Merkmalen, viele Rahmen sind aber gut dreiachsig machbar.

Können Teile sauber verpackt werden?

Ja. Rahmen, Stifte und Halter können mit Schaum, antistatischen Beuteln und sauberen Schalen getrennt werden.
