1 mm Dünnwand-CNC für Roboterhand-Skelettteile

1 mm dünnwandige Roboterhand-Skelettteile brauchen Verzugskontrolle, stabile Spannung, stufenweisen Abtrag, Bezugsschutz, Entgratung und Prüfung im freien Zustand.

1 mm Dünnwand-CNC für Roboterhand-Skelettteile

Ein 1 mm dünnwandiges Roboterhand-Skelettteil wird nicht stabil, nur weil Toleranzen enger oder Werkzeugbahnen feiner werden. Geringe Steifigkeit bedeutet, dass Spannkraft, Schnittkraft, Spanwärme und Oberfläche den Verzug verstärken können.

Ein Teil kann auf der Maschine korrekt messen und sich nach dem Lösen verschieben. Lochposition, Ebenheit und Konturmaß können sich ändern, sobald die Vorrichtung die dünne Struktur nicht mehr hält.

OEMach beginnt solche Projekte meist mit einer DFM-Prüfung, bei der dünnste Wände, Montagebezüge, zulässiger Verzug und Prüfmethode markiert werden, bevor Schruppen, Vorschlichten, Schlichten und Entgratung festgelegt werden.

Kontrollpunkte für 1 mm dünnwandige Roboterhand-Rahmen

Kontrollpunkt Hauptrisiko Prozessvorschlag Abnahmefokus
Spannmethode Teil misst gespannt korrekt, federt nach dem Lösen zurück Weiche Backen, Formvorrichtung, Vakuumhilfe oder lokale Auflage nutzen Im freien Zustand messen, nicht nur gespannt
Abtragsfolge Einseitiges Fräsen verursacht Verzug Ausgewogener Abtrag, stufenweise Bearbeitung und Schrupp-Schlicht-Trennung Kontur, Wandstärke und Ebenheit gemeinsam
Schnittkraft Vibration, Werkzeugabdrängung und mehr Grate Scharfe kleine Werkzeuge, geringe Zustellung und mehrere Schnitte Bohrungsgrate, Kantenverzug und Werkzeugspuren
Bezugsschutz Frühe Operation beschädigt spätere Positionierflächen Stabile Bezugsflächen erhalten, bevor dünne Merkmale bearbeitet werden Beziehung zwischen Bohrungen und Montageflächen
Oberfläche Strahlen oder Eloxal verändert Maß und Optik Schlüsselbohrungen bei Bedarf maskieren und nach Behandlung prüfen Schichtdicke, Bohrungsmaß und Montagefläche

Verzug kontrollieren bevor Maße verfolgt werden

Die Hauptschwierigkeit eines dünnen Roboterhandrahmens ist nicht, ob das Werkzeug die Kontur erreicht. Das Teil hat geringe Steifigkeit, daher kann jeder Auflagepunkt und jeder Schnitt seine freie Geometrie verändern.

Vor Angebot oder Programmierung sollte die Zeichnung Mindestwandstärke, Funktionsbohrungen, Montageflächen, zulässigen Verzug und Prüfmethode klären. Ohne diese Angaben landen enge Toleranzen oft auf Flächen, die die Montage nicht bestimmen.

Dünnwandige Roboterhand-Skelettteile mit Präzisionsbohrungen und Leichtbaumerkmalen
Bei 1 mm Dünnwandrahmen beginnt Verzugskontrolle vor dem finalen Toleranzschnitt.

Warum 1 mm Wände Funktionszonen brauchen

Eine 1 mm dünnwandige Struktur sollte nicht auf der ganzen Zeichnung dieselbe Genauigkeit erhalten. Sichtkonturen können oft entspannter sein, während Positionierbohrungen, Bezugsstufen und Montageflächen klare Maß- und Form-Lage-Kontrolle benötigen.

OEMach teilt das Teil in Bezugs- und Montageflächen, last- oder bewegungsbezogene Bereiche sowie Leichtbau- oder Sichtbereiche. Die ersten beiden Gruppen erhalten klare Toleranzen und Prüfbezüge. Die letzte Gruppe wird auf Gewicht, Gratkontrolle und sinnvolle Bearbeitung optimiert.

Empfohlene Bearbeitungsroute

Beim Schruppen wird großes Aufmaß entfernt, während an kritischen dünnen Wänden Sicherheitsaufmaß stehen bleibt. So kann Spannung frei werden, bevor das Teil Endmaße erreicht.

Das Vorschlichten baut ein Bezugssystem auf und prüft die Beziehung zwischen Bohrungen, Montageflächen und Kontur. Beim finalen Dünnwandschlichten werden Schnittkräfte pro Schnitt reduziert, lange Werkzeugauskragung vermieden und lokale Wärme kontrolliert.

Entgratung und Reinigung sollten eigene Schritte sein. Eine 1 mm Kante kann durch zu große Fase oder verbleibende Grate im Montagespalt beschädigt werden.

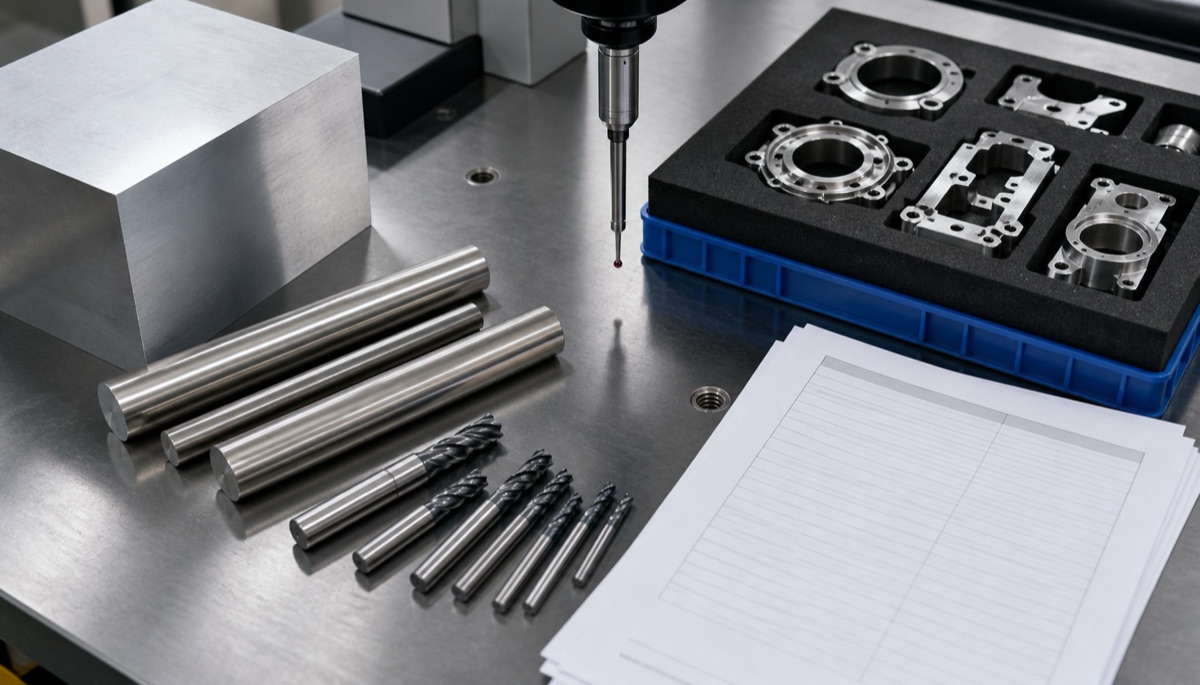

Vorrichtungs- und Bearbeitungsplanung für kleine dünnwandige Roboterhand-Komponenten
Bearbeitungsfolge, Spannauflage und Bezugsschutz sollten vor der Kleinserie geprüft werden.

Teil nach dem Lösen prüfen

Bei dünnen Roboterkomponenten kann der gespannte Zustand täuschen. Schlüsselmaße, Ebenheit, Lochposition und Montagebezüge sollten im freien Zustand geprüft werden.

Wenn der Kunde Gegenrahmen, Passstift oder Simulationslehre hat, hilft die Nutzung beim Erstteil zu klären, ob das Teil nur maßlich akzeptabel oder wirklich montagebereit ist.

Wie Einkauf das Risiko senken kann

Eine gute Anfrage enthält 3D-Modell, kritische 2D-Toleranzen, Wandstärkenhinweise, Montageskizze, Oberflächenanforderung und Methode der Erstteilverifizierung.

Bei Prototypen und Kleinserien ist ein Lieferant mit Dünnwand-Risikoprüfung, Vorrichtungskonzept und Messprotokollen wertvoller als ein Lieferant, der nur nach nomineller Maschinenpräzision anbietet.

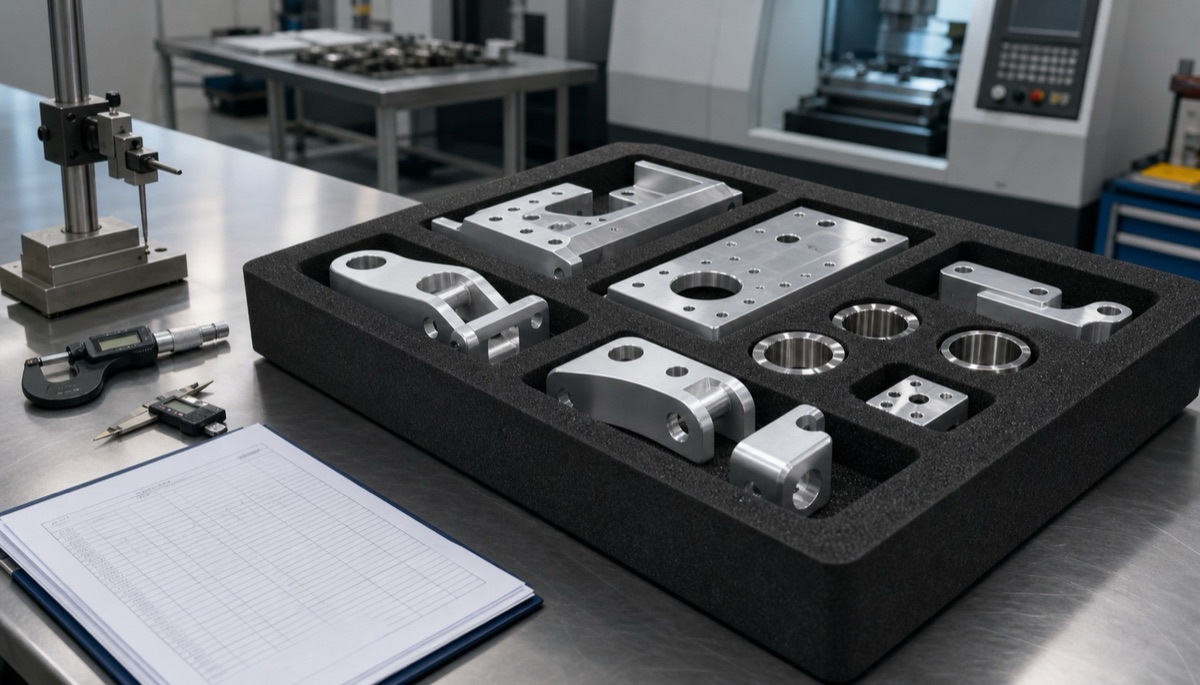

Geschützte Tray-Verpackung für Präzisionsteile einer Roboterhand
Dünne Kanten, Bohrungen und Sichtflächen benötigen kontrollierte Entgratung, Reinigung und Verpackung.

Häufige Fehler

Der erste Fehler ist, einen 1 mm Rahmen wie ein normales Blech- oder Plattenteil zu behandeln. Ein Roboterhand-Skelett besitzt Bohrungen, Nuten, Stufen und Bezüge mit komplexeren Verzugspfaden.

Der zweite ist, nur Maßtoleranzen anzugeben und Ebenheit, Rechtwinkligkeit sowie Lochpositionsbezüge zu ignorieren. Der dritte ist unterschätzte Entgratung, bei der zu große Fasen oder Restgrate das Bewegungsspiel verändern können.

Zusammenfassung

Entscheidend bei Roboterhand-Skelettteilen ist, Spannung, Materialabtrag und Bezugsdrift zu kontrollieren, bevor Endmaße vertraut werden. Wenn das Designteam Wandstärke, Montageflächen, zulässigen Verzug und Prüfmethode liefert, kann der Lieferant aus einem machbaren Muster ein wiederholbares Kleinserienteil machen.

FAQ

Kann ein 1 mm dünnwandiges Roboterteil ±0.005 mm halten?

Einige kritische Merkmale können mit stabiler Spannung und Prüfung hohe Genauigkeit erreichen, aber ±0.005 mm über die ganze Zeichnung ist meist nicht sinnvoll.

Warum ändern dünnwandige Teile nach dem Lösen ihr Maß?

Spann- und Schnittkräfte verformen steifigkeitsarme Strukturen elastisch. Nach dem Lösen federt das Teil zurück und ändert Maß oder Lagebeziehung.

Welche Werkstoffe passen für Roboterhand-Skelettteile?

Typische Optionen sind 6061, 7075 und Edelstahl. Die Wahl hängt von Gewicht, Festigkeit, Oberfläche und Montage ab.

Warum unterscheiden sich Angebote für Dünnwandteile so stark?

Die Unterschiede kommen oft von Vorrichtung, Rüsten, Werkzeugen, Entgratung, Prüfung und Oberflächenrisiko, nicht nur vom Material.

Kann OEMach 1 mm Dünnwand-Prototypen unterstützen?

Ja. OEMach kann CNC-Route, Spannstrategie und Prüfschwerpunkte anhand von Zeichnungen und Prototypanforderungen bewerten.
