Optische Instrumente verwenden Invar 36 vor allem, um Maßdrift durch Temperaturänderung zu reduzieren. In Objektivtuben, optischen Haltern, Sensorträgern und Justagestrukturen kann schon geringe Ausdehnung die optische Achse verschieben, den Fokus ändern oder die Bildstabilität senken.
Der Grund ist nicht, dass Invar 36 leichter zu bearbeiten ist als Aluminium. Es wird gewählt, weil die geringe Wärmeausdehnung die relative Position der Baugruppe nahe Raumtemperatur stabiler hält. Die Bearbeitung dieses Werkstoffs ist eine eigene Aufgabe und braucht einen langsameren, kontrollierten Prozess.
OEMach bewertet Materialverhalten, Bearbeitungsspannung, geometrische Toleranzen, Bezugsflächen und Prüfumgebung gemeinsam, bevor optische Strukturen aus Invar 36 als Prototyp oder Kleinserie gefertigt werden.
Kontrolltabelle für optische Teile aus Invar 36
| Herausforderung | Auswirkung auf das Teil | Prozessantwort | Prüfschwerpunkt |
|---|---|---|---|
| Geringe Wärmeausdehnung | Gut für temperaturempfindliche Strukturen, doch Messbedingungen sind wichtig | Betriebs- und Abnahmetemperatur definieren | Lochabstand, Koaxialität und Bezugsflächen |
| Klebriges Schnittverhalten | Werkzeugverschleiß, gezogene Oberflächen und Grate können steigen | Scharfe Werkzeuge, stabilen Vorschub und ausreichende Kühlung nutzen | Rauheit und Grate an Bohrungsmündungen |
| Spannungsabbau | Dünnwandige oder stark zerspante Teile können sich nachträglich bewegen | Schruppen und Schlichten trennen; bei Bedarf stabilisieren | Ebenheit und Positionstoleranz im freien Zustand |
| Geringere Effizienz | Aluminiumdaten lassen sich nicht direkt übernehmen | Kontrollierte Zustellungen, mehrere Operationen und Wärmekontrolle nutzen | Maßkonstanz und Werkzeugstandzeit |
| Oberflächenschutz | Kratzer nahe optischen oder Montageflächen können Ausschuss verursachen | Kritische Flächen zwischen Operationen schützen | Montageflächen, optiknahe Flächen und Fasen |
Warum optische Strukturen geringe Ausdehnung brauchen
In normalen mechanischen Strukturen können wenige Mikrometer Wärmeausdehnung manchmal durch Spiel oder flexible Montage aufgenommen werden. In optischen Instrumenten ist die Beziehung zwischen Linsen, Detektoren, optischen Schienen und Bezugsflächen empfindlicher.

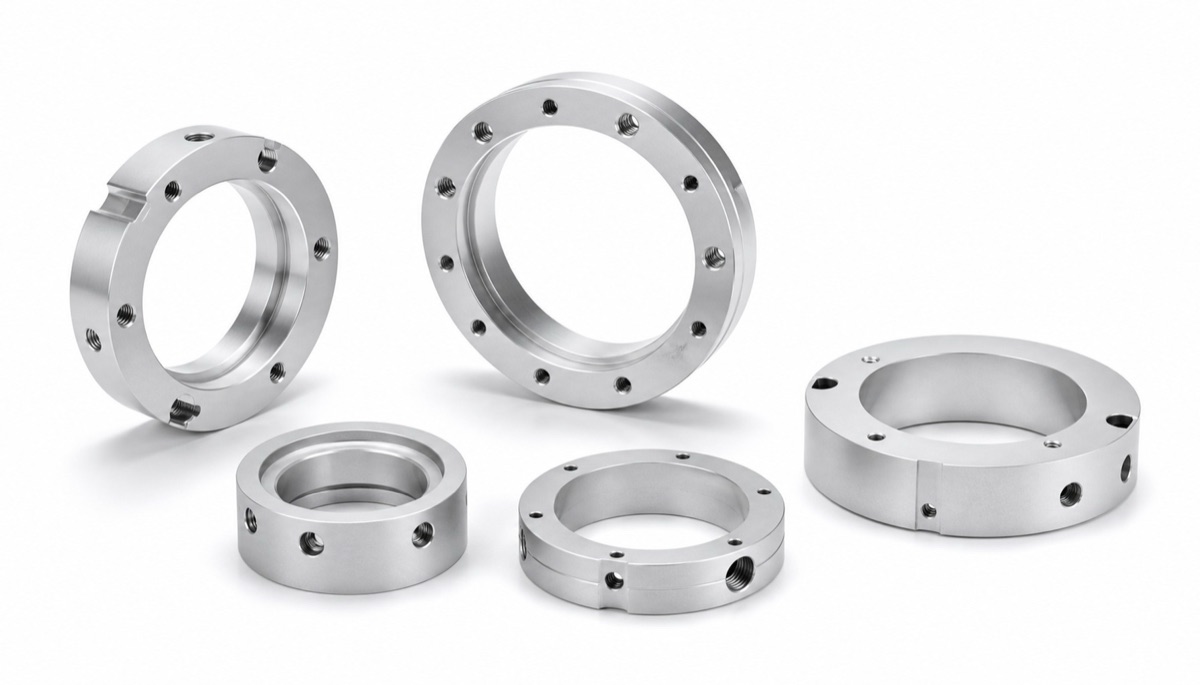

Temperaturänderung kann zu Fokusdrift, Strahlversatz oder Wiederholfehlern führen. Deshalb wird Invar 36 für stabile Objektivtuben, Verbindungen optischer Plattformen, Präzisionshalter und temperaturempfindliche Aufnahmen eingesetzt.
Das Materialziel ist nicht maximale Festigkeit. Ziel ist eine stabile relative Position, wenn sich die Arbeitsumgebung ändert.
Invar 36 ist im Einsatz stabil, aber nicht leicht zu schneiden

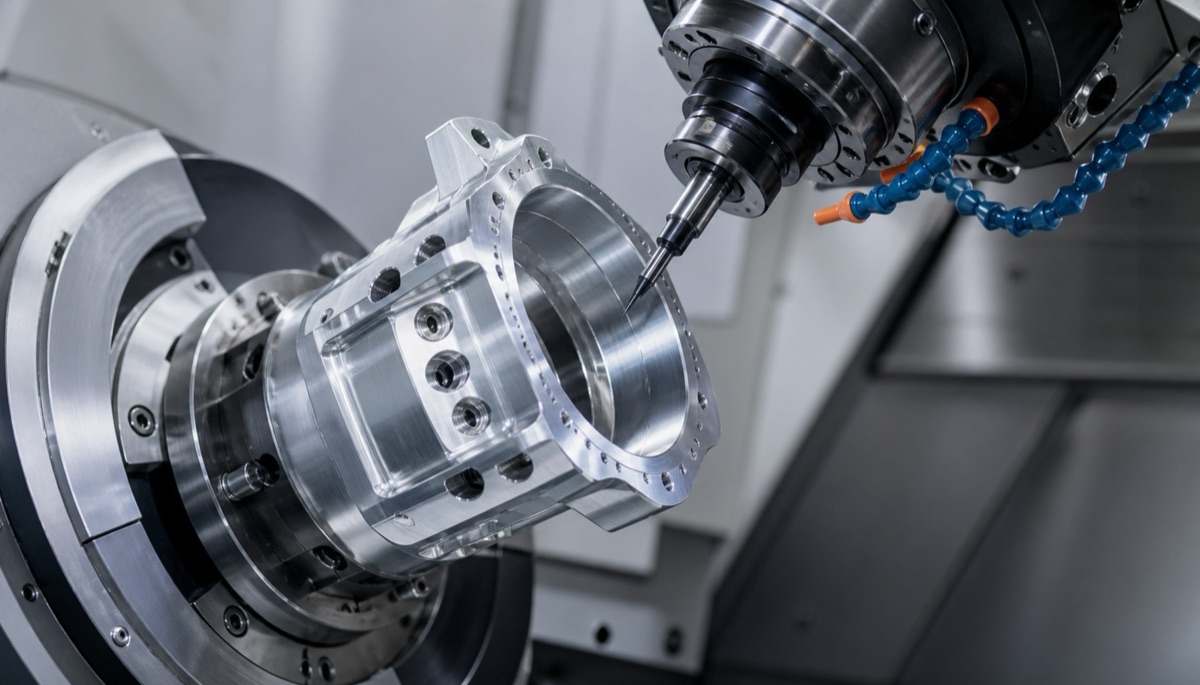

Invar 36 schneidet sich nicht wie 6061 Aluminium. Es kann klebrig wirken, Wärme an der Schnittzone halten und an kleinen Bohrungen oder dünnen Kanten hartnäckige Grate bilden. Werden Aluminiumparameter kopiert, können Werkzeugverschleiß und Oberfläche instabil werden.
Scharfe Werkzeuge, stabile Spanbildung, geeignete Schnitttiefe und Kühlung sind wichtig. Bei Präzisionsbohrungen und Bezugsflächen sollte der Endschnitt Reiben und zu viel lokale Wärme vermeiden.
Bei Strukturen mit hohem Abtrag sollten Schruppen und Schlichten getrennt werden, damit das Teil Spannung abbauen kann, bevor Endmaße und geometrische Toleranzen fixiert werden.
Beispiel: Bezugskontrolle an einem optischen Halter
In einem Projekt für einen optischen Halter aus Invar 36 enthielt das Teil eine Präzisionsbohrung, eine plane Montagefläche und mehrere Bohrungen, die an den optischen Bezug gebunden waren. Das Hauptrisiko war nicht nur das Maß, sondern die Beziehung zwischen Bohrungsachse, Stirnfläche und Montagebohrungen nach der Bearbeitung.

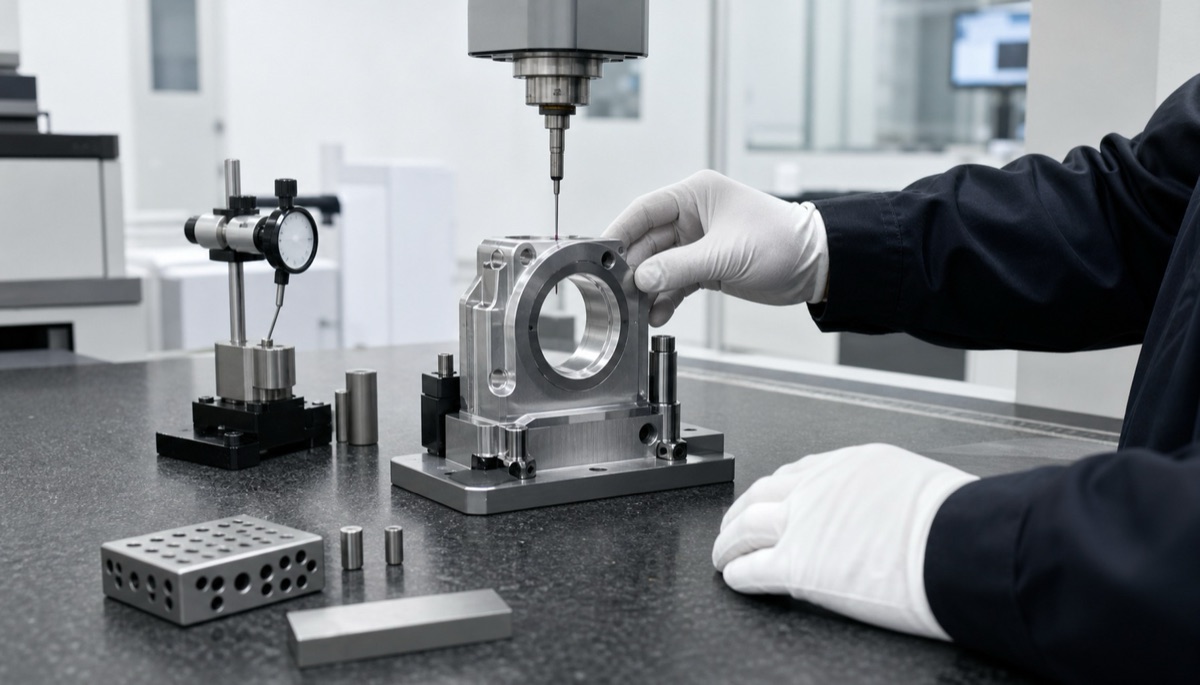

OEMach trennte Schruppen, Stabilisierung, Schlichten und CMM-Prüfung. Kritische Montageflächen wurden zwischen den Operationen geschützt, und die Endprüfung konzentrierte sich auf Bezugsdrift, Bohrungslage und Rechtwinkligkeit.
Für niedrig ausdehnende optische Teile ist diese Prozesskontrolle nützlicher als eine enge Maßtoleranz ohne klare Bezugsbeziehungen.
Was Ingenieure vor der RFQ bereitstellen sollten
- Betriebstemperaturbereich und erwartete Prüftemperatur.
- Optische Bezugsflächen, Montagebezüge und Merkmale, die die Justage bestimmen.
- Zulässige Drift, Koaxialität, Rechtwinkligkeit, Ebenheit und Positionstoleranzen.
- Rauheit, Gratgrenzen und Sichtbereiche nahe optischer Komponenten.
- Ob CMM-Berichte, Erstteilprüfung und Nachprüfung nach Oberfläche erforderlich sind.
Häufige Fehler
Der erste Fehler ist zu glauben, dass der richtige niedrig ausdehnende Werkstoff automatisch ein stabiles Teil ergibt. Bearbeitungsspannung, Spannung im Spannmittel und Prüftemperatur können Endmaße weiterhin verändern.
Der zweite Fehler ist, nur Maßtoleranzen zu definieren. Bei optischen Teilen zählt oft die Beziehung zwischen Bezügen, Bohrungen und Montageflächen mehr.
Der dritte Fehler ist, Invar 36 wie normalen Edelstahl oder Aluminium zu behandeln. Schnitt, Wärme, Grate und Werkzeugstandzeit müssen getrennt bewertet werden.
Zusammenfassung
Invar 36 ist in optischen Instrumenten wertvoll, weil geringe Wärmeausdehnung Drift von optischer Achse und Bezügen reduziert. Die Bearbeitung muss klebrigen Schnitt, Werkzeugverschleiß, Spannungsabbau, Grate, Oberflächenschutz und Prüftemperatur gemeinsam kontrollieren.
FAQ
Warum wird Invar 36 in optischen Instrumenten verwendet?
Weil die geringe Wärmeausdehnung nahe Raumtemperatur Drift der optischen Achse und Bewegung von Montagebezügen bei Temperaturänderung reduziert.
Ist Invar 36 schwer CNC zu bearbeiten?
Ja. Hauptthemen sind klebriges Schnittverhalten, Werkzeugverschleiß, Gratbildung, Bearbeitungsspannung und temperaturempfindliche Prüfung.
Ist Invar 36 immer besser als Aluminium?
Nein. Invar 36 passt zu Strukturen mit geringer thermischer Drift; Aluminium kann für leichte und kostenkritische Teile besser sein.
Welche Toleranzen zählen bei optischen Invar-Teilen?
Neben Maßtoleranzen sind Koaxialität, Rechtwinkligkeit, Ebenheit, Positionstoleranz, Lochabstand und Montagebezüge meist wichtig.
Kann OEMach optische Teile aus Invar 36 fertigen?
Ja. OEMach kann Zeichnungen prüfen und Kleinserien von optischen Invar-36-Strukturen mit Prüfprotokollen CNC bearbeiten.
