Teile für vierbeinige und humanoide Roboter können beide wie Präzisionsstrukturen wirken, doch ihre Bearbeitungsprioritäten sind nicht gleich. Der Kernunterschied ist nicht die Außenform. Entscheidend sind Lastpfad, Montagedichte, Bezugskette und Prüfschwerpunkt hinter dem Teil.

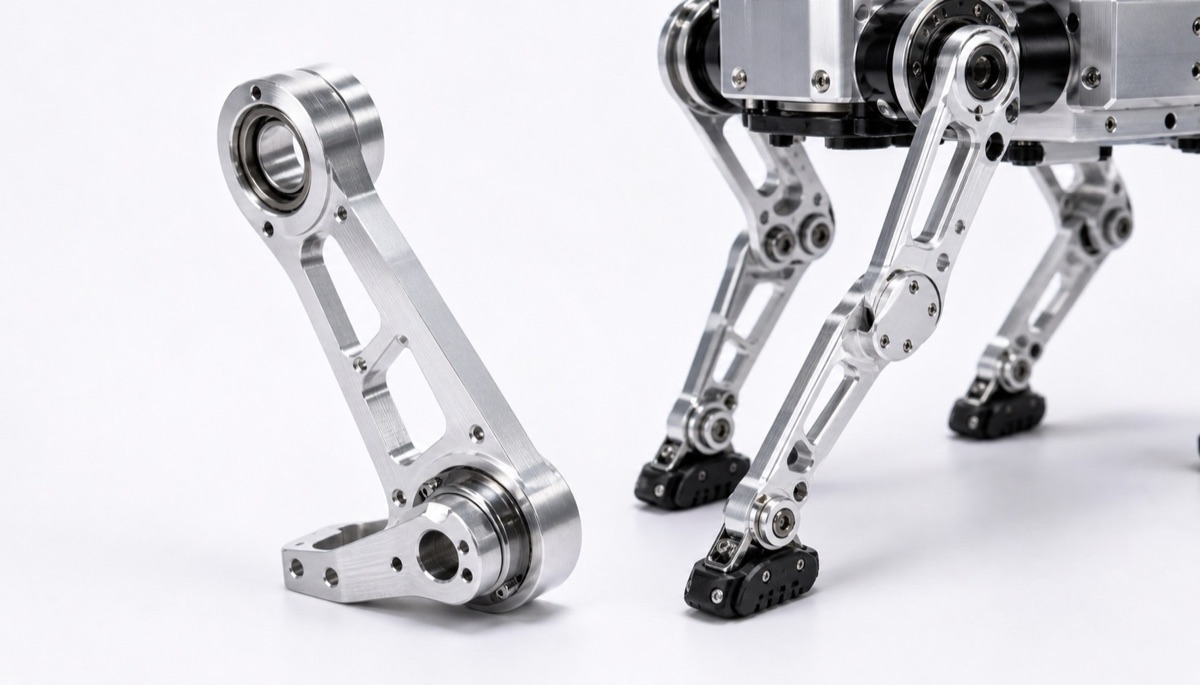

Teile für vierbeinige Roboter sind häufig Beinlenker, Hüfthalter, Kniestrukturen und Fußendverbinder. Sie erleben wiederholten Stoß, Bodenreaktionskraft und Vibration. Humanoide Roboterteile betonen eher kompakte Gelenke, Leichtbauhohlräume, Sensor-Montageflächen und Stabilität in mehrachsiger Montage.
Beim gleichen Aluminiumhalter kann ein vierbeiniges Projekt Stoßlast, Ermüdung, Verschleiß von Bolzenbohrungen und Übergangsradien betonen. Ein humanoides Projekt kann Koaxialität, Stirnflächenlauf, Leichtbau-Taschen und Maßkonstanz nach Oberfläche stärker gewichten.
Vergleich der Bearbeitung von vierbeinigen und humanoiden Roboterteilen
| Vergleichspunkt | Fokus vierbeiniger Roboter | Fokus humanoider Roboter | Prozesshinweis |
|---|---|---|---|
| Lastverhalten | Aufsetzstoß, zyklische Vibration und Beinkraftübertragung | Gelenkdrehmoment, mehrachsige Haltung und enger Bauraum | Lastrichtung und kritische Tragflächen früh bestätigen |
| Typische Teile | Beinlenker, Fußstützen, Hüft- und Kniegelenkteile | Gelenkgehäuse, Leichthalter und Sensoraufnahmen | Funktion des Teils sollte den Prüfbezug bestimmen |
| Werkstoffwahl | 7075, Titan und Edelstahl sind in Hochlastzonen häufig | 6061, 7075 und technische Kunststoffe können Gewicht ausbalancieren | Werkstoff und Oberfläche gemeinsam prüfen |

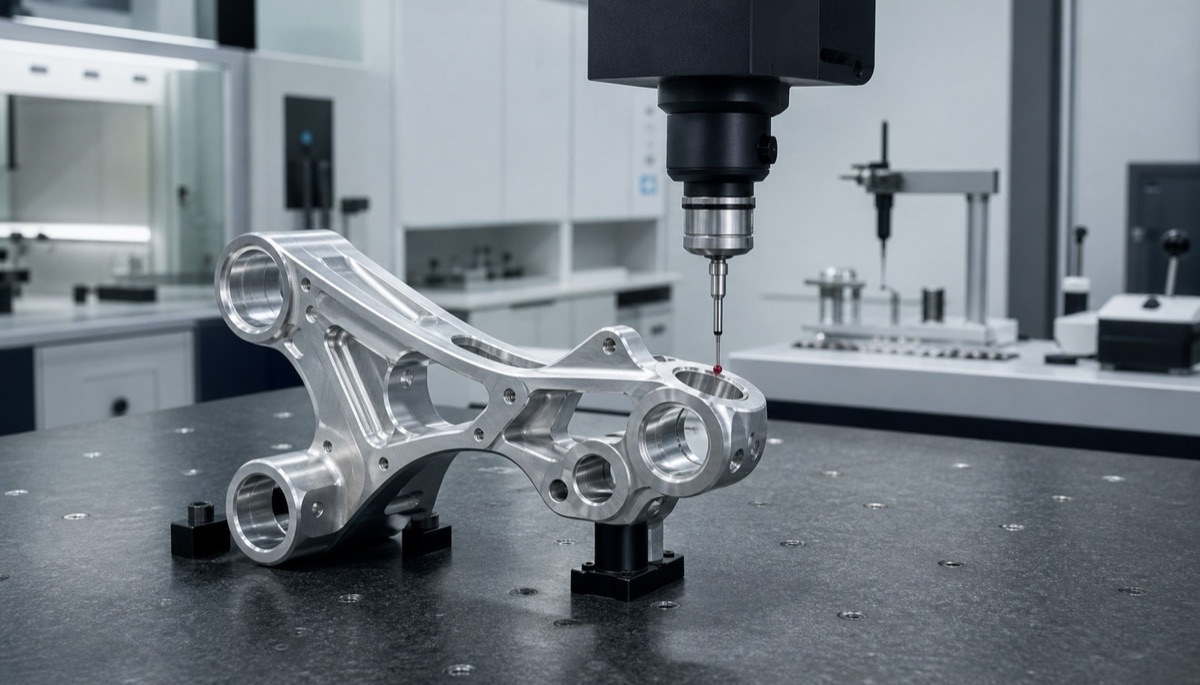

| Toleranzfokus | Lochabstand, Parallelität, Bolzenbohrungsverschleiß und Stirnflächenkontakt | Koaxialität, Positionstoleranz, Ebenheit und Montagebezüge | CMM-Prüfung sollte wichtige Bohrungen und Flächen abdecken |
| Lieferrisiko | Grate in Stoßzonen, Rissstarter und verkratzte Bohrungen | Dünnwandverzug, Montagekollision und Eloxalmaßänderung | Erstteildaten und Wiederholprozessdaten erfassen |
Teile für vierbeinige Roboter sind stoß- und ermüdungssensibler
Beinstrukturen eines vierbeinigen Roboters arbeiten unter wiederholter Last. Bodenkontakt, Stufenstoß, Drehen und schnelle Beschleunigung leiten Kraft in Lenker, Halter und Gelenkschnittstellen.
Ist eine Innenecke zu scharf, verläuft eine Werkzeugspur quer zur Last oder bleibt ein Grat an der Bolzenbohrung, kann ein Ermüdungsrisiko entstehen. Bearbeitung bedeutet daher nicht nur Formfräsen, sondern Schutz von Tragbohrungen, Kontaktflächen und Übergangsradien.
Bei Teilen aus 7075 Aluminium, Titan oder Edelstahl sind Materialspannung, Werkzeugverschleiß und lokale Wärme ebenfalls zu beachten. Maschinenpräzision allein löst nicht jedes stoßbezogene Risiko.
Humanoide Roboterteile sind empfindlicher gegenüber Montagekettenfehlern
Humanoide Gelenke sind dicht aufgebaut. Ein Teil kann Motor, Getriebe, Encoder, IMU, Kabelführung und Sensorhalter gleichzeitig tragen. Eine leicht unebene Montagefläche kann die Haltungskalibrierung beeinflussen, ein verschobenes Bohrbild kann Montageklemmen erzeugen.

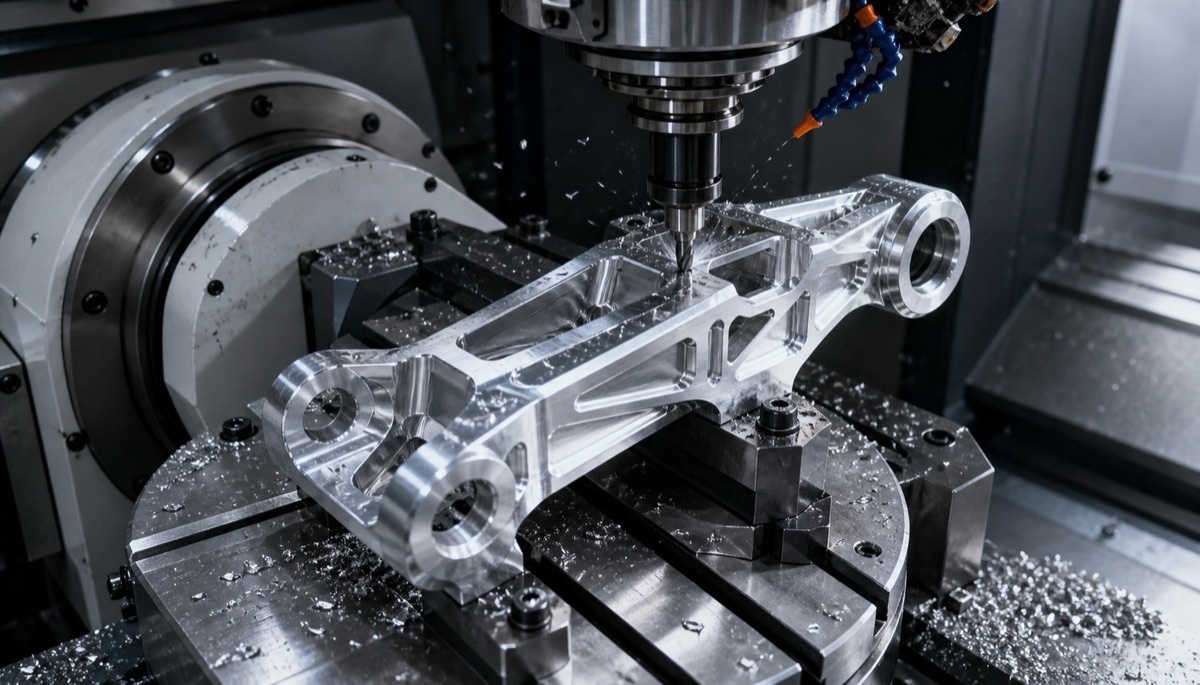

Bei solchen Teilen sollten Bearbeitungsbezüge möglichst den Montagebezügen entsprechen. Komplexe Flächen können 5-Achs-CNC rechtfertigen, wenn dadurch Umspannungen sinken. Dünnwandige Gehäuse benötigen oft gestufte Bearbeitung, weiche Backen oder Vakuumunterstützung gegen Verzug.
Ziel ist nicht nur ein gutes Erstteil. Der Prozess soll Bezugsbeziehungen stabil halten, wenn der Prototyp in wiederholte Kleinserien übergeht.
Was vor dem Angebot bestätigt werden sollte
- Ob das Teil zu einem vierbeinigen oder humanoiden Roboter gehört und wo es genau eingebaut wird.
- Hauptlastrichtung, Bewegungsfrequenz, Stoßbedingung und Ermüdungserwartung.
- Kritische Bohrungen, Lokalisierflächen, Kontaktflächen und einfache Freiraumbereiche.
- Werkstoffsorte, Wärmebehandlungszustand, Oberflächenbehandlung und Bedarf an Nachprüfung.
- Erstteilbericht, CMM-Prüfung, Stichprobenprüfung und Aufzeichnungen für Wiederholaufträge.
Beispiel: Tragbohrungen und Leichtbautaschen getrennt steuern
Bei der Prüfung eines Roboter-Beinverbindungshalters trennte OEMach den Prozess für krafttragende Bolzenbohrungen, Stirnflächenkontakt und Leichtbauhohlräume. Die Bolzenbohrungen erhielten Schlichtaufmaß, und Lochabstand plus Parallelität wurden nach dem Vorschlichten geprüft.
Leichtbautaschen wurden stufenweise bearbeitet, um Verzug zu reduzieren. Gratrichtung und Kantenbruch nahe dem Lastpfad wurden vor dem Endschnitt geprüft, damit manuelle Entgratung die Funktionsgeometrie nicht verändert.
Diese zonenbasierte Kontrolle reduzierte Erstteilnacharbeit und machte den Prozess für spätere Kleinserien leichter wiederholbar.
Häufige Fehler
Der erste Fehler ist anzunehmen, der Unterschied sei nur optisch. In der Praxis unterscheiden sich vierbeinige und humanoide Roboterteile stärker durch Kraftpfad und Montagelogik als durch Aussehen.
Der zweite Fehler ist, jedes Roboterteil mit einer einzigen Toleranzstrategie anzubieten. Stoßlenker, Gelenkgehäuse, Sensorhalter und Leichtbauschalen brauchen unterschiedliche Kontrollpunkte.
Der dritte Fehler ist, Wiederholbarkeit zu ignorieren. Prototypen sollten Bearbeitungs- und Prüfaufzeichnungen behalten, damit die nächste Serie nicht bei null beginnt.
Zusammenfassung
Teile für vierbeinige Roboter betonen Stoßlast, Ermüdungskontrolle, Verschleißfestigkeit und Festigkeit der Beinstruktur. Humanoide Roboterteile betonen kompakte Gelenke, Haltungsstabilität, Leichtbau und mehrachsige Montagebeziehungen. Eine sinnvolle CNC-Prüfung startet mit Einbauort, Lastrichtung und Prüfbezug.
FAQ
Was ist bei der Bearbeitung vierbeiniger Roboterteile am schwierigsten?
Wiederholten Stoß, tragende Bohrungen, Übergangsradien, Grate und ermüdungsbezogene Risiken zu kontrollieren.
Was zählt bei humanoiden Roboterteilen besonders?
Leichtbau, Montagebezüge, Koaxialität, Ebenheit, Positionstoleranz und Maßkonstanz nach Oberflächenbehandlung.
Kann ein Lieferant beide Roboterteiltypen fertigen?
Ja, wenn er Last-, Werkstoff-, Spann- und Prüfanforderungen trennen kann, statt einen generischen Prozess zu nutzen.
Welche Werkstoffe sind für vierbeinige Roboterteile üblich?
6061, 7075, Titanlegierung und Edelstahl sind je nach Gewicht, Festigkeit, Verschleiß und Kosten üblich.
Welche Roboterprojekte passen zu OEMach?
OEMach unterstützt Kleinserien-Präzisionsbearbeitung für Roboterstrukturen, Gelenkhalter, Beinlenker, Sensoraufnahmen und kundenspezifische Komponenten.
