Die Oberflächenbehandlung von Präzisionsteilen sollte zuerst nach Funktion und danach nach Optik oder Preis gewählt werden. Eloxieren, chemisch Vernickeln und Hartverchromen lösen unterschiedliche Aufgaben und verändern den Endzustand von Bohrungen, Kanten, Gewinden und Passflächen.

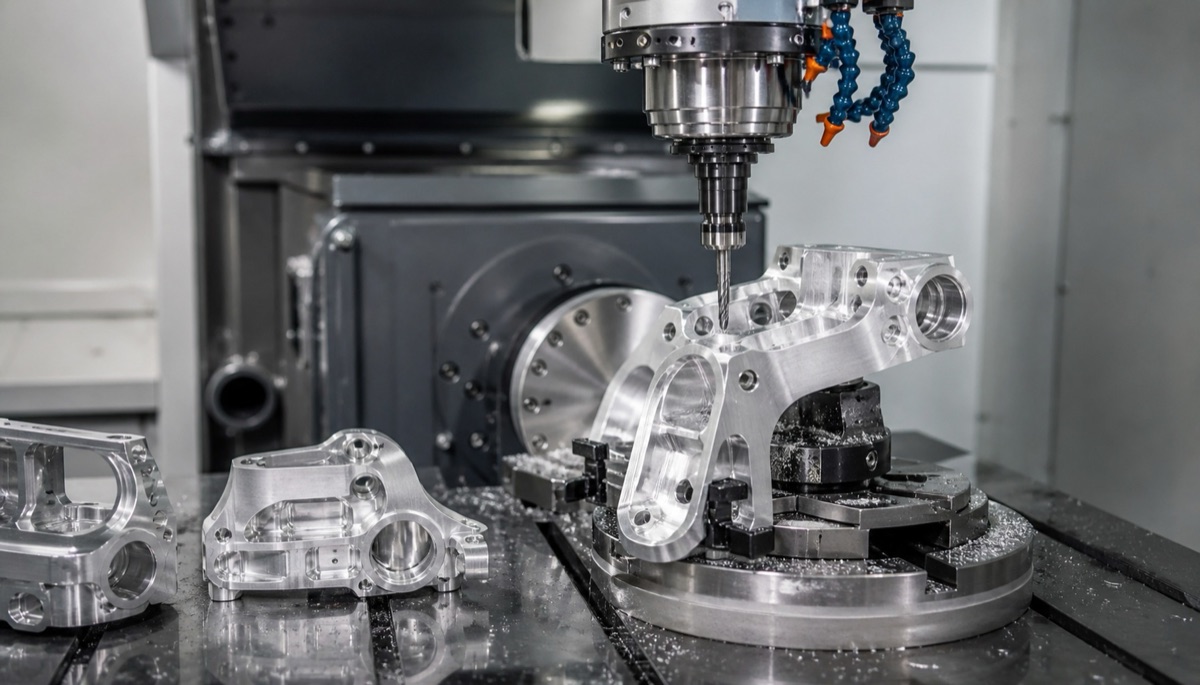

Ein CNC-Teil kann vor der Oberfläche maßlich korrekt sein und danach trotzdem zu eng, zu lose oder optisch nicht akzeptabel werden. Schichtdicke, Maskierung, Grate und Reinigung nach Oberfläche beeinflussen das gelieferte Teil.
OEMach bestätigt Oberflächenart, Schichtdickenbereich, kritisches Aufmaß, Maskierzonen und Nachprüfung vor der Bearbeitung von Präzisionsteilen mit Oberflächenbehandlung.

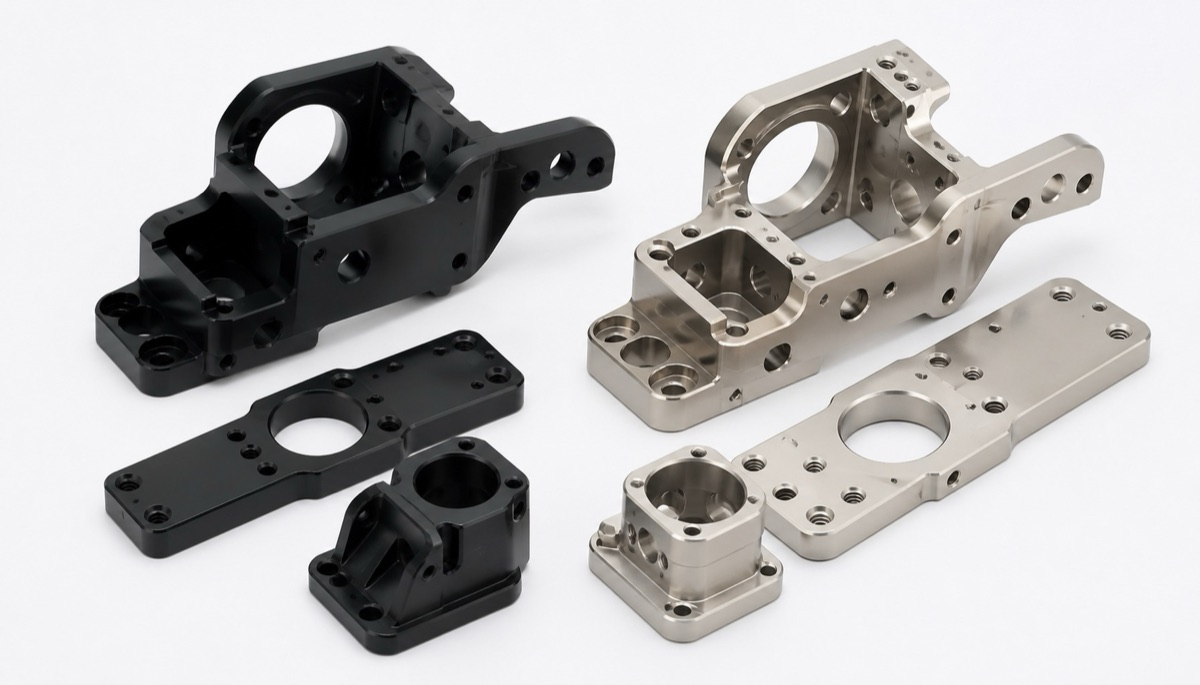

Vergleich von Eloxal, chemisch Nickel und Hartchrom
| Oberfläche | Typische Werkstoffe oder Anwendung | Hauptvorteil | Was zu bestätigen ist |
|---|---|---|---|
| Eloxieren | Aluminiumgehäuse, Halter, Platten und Sichtteile | Korrosionsschutz, Farbauswahl und stabile Optik | Typische Schichtdicke etwa 5-25 um; kritische Bohrungen maskieren oder vorhalten |
| Harteloxieren | Aluminium-Verschleißflächen und Gleitkontaktbereiche | Höhere Härte und bessere Verschleißfestigkeit | Dickere Schicht verändert Kanten und Passungen deutlicher |
| Chemisch Vernickeln | Aluminium-, Stahl- und Edelstahl-Präzisionsteile | Gleichmäßige Abdeckung, Korrosionsschutz und Leitfähigkeit | Typische Dicke etwa 5-25 um; Gleichmäßigkeit und Passaufmaß bestätigen |
| Hartverchromen | Wellen, Gleitflächen und Verschleiß-Reparaturbereiche | Hohe Härte, Verschleißfestigkeit und gutes Reibverhalten | Kantenaufbau und Umweltvorgaben früh prüfen |
| Passivieren oder Schwarzoxid | Korrosionsschutz und Optik für Edelstahl oder Stahl | Gängiger Prozess mit geringer Maßwirkung | Optikkonstanz und Rostschutzerwartung trotzdem klären |
Eloxieren ist nützlich, aber nicht nur kosmetisch
Eloxieren ist üblich bei 6061- und 7075-Aluminiumgehäusen, Haltern, Montageplatten und Roboterstrukturen. Es verbessert Korrosionsschutz und optische Konstanz, ist aber nicht immer freundlich zu Präzisionsbohrungen, Gewinden, Lagersitzen oder Dichtflächen.
Hat das Teil eine H7-Bohrung, Passstiftbohrung oder dünne Passnut, sollte die Zeichnung sagen, ob Maße vor oder nach Eloxal abgenommen werden. Kritische Flächen benötigen eventuell Maskierung, Aufmaß oder Nachprüfung.
Chemisch Nickel und Hartchrom sind verschiedene Entscheidungen
Chemisch Vernickeln eignet sich für komplexe Formen mit gleichmäßiger Schicht, Korrosionsschutz oder Leitfähigkeit, etwa Sensorhalter, Präzisionsgehäuse und manche Vorrichtungsteile. Die Abdeckung ist gleichmäßig, aber sie fügt Dicke hinzu und muss an Passstellen berücksichtigt werden.
Hartchrom zielt stärker auf Verschleißfestigkeit und Oberflächenhärte. Es ist üblich bei Wellen, Gleitkontaktflächen oder Reparaturbereichen, aber nicht automatisch passend für jedes kleine Präzisionsteil, besonders nicht bei komplexen Innenbohrungen oder scharfen Kanten.
Was vor der Bestellung geklärt werden sollte
- Zweck der Oberfläche: Optik, Korrosionsschutz, Verschleiß, Leitfähigkeit, Isolierung oder Maßreparatur.
- Kritische Bohrungen, Gewinde, Dichtflächen und leitende Bereiche, die maskiert oder geschützt werden sollen.
- Schichtdickenbereich und ob Endabnahmemaße vor oder nach Oberfläche gelten.
- Optikgrad, Farbdifferenz, Kratzerlaubnis und Verpackungsmethode.

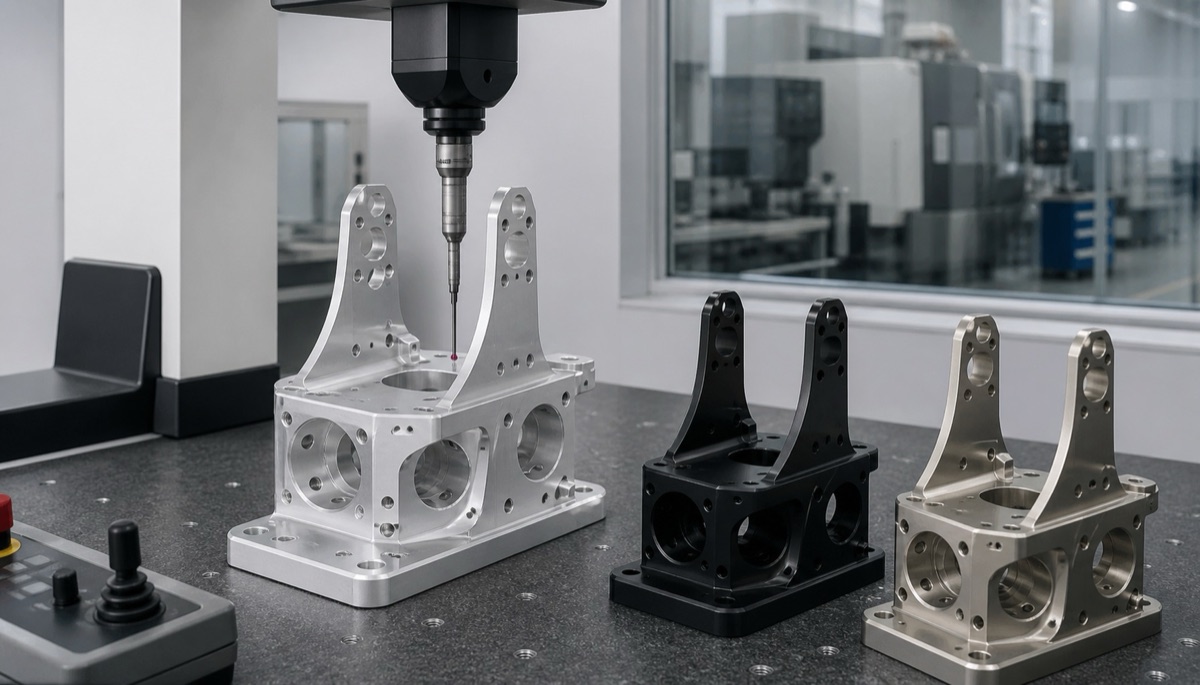

- Nachprüfung kritischer Passmerkmale, damit Montageprobleme nicht erst beim Kunden auftreten.
Beispiel: Schwarz eloxierte Roboter-Montagesitze
In einem Projekt für Aluminium-Roboter-Montagesitze brauchte der Kunde Schwarz-Eloxal und enge Positionierbohrungen. OEMach fertigte nicht einfach alle Bohrungen ohne Abstimmung direkt auf Endmaß.
Das Team hielt Bohrungsmaß nach erwarteter Schichtdicke vor, besprach Maskierung an kritischen Stellen und prüfte Bohrungsmaß sowie Stirnflächenzustand nach Eloxal erneut. Bearbeitung und Oberfläche wurden als ein Prozess betrachtet, nicht als zwei getrennte Schritte.
Häufige Fehler
Der erste Fehler ist, Eloxieren als rein kosmetischen Schritt zu behandeln. Es verändert die Oberfläche und kann Präzisionspassungen beeinflussen.
Der zweite Fehler ist, dickere Schicht immer als besser zu sehen. Zusätzliche Dicke beeinflusst Bohrungen, Nuten, Gewinde und Montagespiel.
Der dritte Fehler ist, Verpackung und Kratzschutz zu ignorieren. Nach der Oberfläche können Transport und Handhabung weiterhin über Annahme oder Ablehnung entscheiden.
Zusammenfassung
Die Oberflächenwahl für CNC-Präzisionsteile sollte Schichtdicke, Verschleißfestigkeit, Leitfähigkeit, Korrosionsschutz, Optik und Prüfung berücksichtigen. Eloxal passt zu Aluminiumoptik und Korrosionsschutz, chemisch Nickel zu gleichmäßiger leitfähiger Schutzschicht, und Hartchrom zu stark beanspruchten Gleit- oder Reparaturflächen.
FAQ
Verändert Eloxieren die Maße von Aluminiumteilen?
Ja. Die Schicht verändert den Oberflächenzustand, daher sollten kritische Bohrungen und Passflächen bei Bedarf nach der Oberfläche abgenommen werden.
Ist chemisch Nickel für Präzisionsteile geeignet?
Ja, besonders bei gleichmäßiger Abdeckung, Korrosionsschutz oder Leitfähigkeit. Schichtdicke und Passaufmaß müssen aber berücksichtigt werden.
Welches Problem löst Hartverchromen?
Es verbessert vor allem Oberflächenhärte, Verschleißfestigkeit und Gleitverhalten und kann in manchen Fällen zur Maßreparatur dienen.
Was sollte für ein Oberflächenangebot gesendet werden?
Oberflächenart, Dicke, Farbe, Optikgrad, Maskierstellen und Anforderungen an Nachprüfung sollten angegeben werden.
Kann OEMach Bearbeitung und Oberfläche koordinieren?
Ja. OEMach kann Bearbeitungsaufmaß vorhalten, Oberfläche koordinieren und kritische Maße nach der Behandlung erneut prüfen.
